    Изготовление мачты
    Изготовление мачты

    Изучив предложения на рынке мачтовых конструкций, решил идти своим путем. Понравилась статья Владимира Дрогана(UY0UY) на CQHAM: http://www.cqham.ru/ant76_71.htm  Конструкция предложенная им и была взята за основу. Расчеты показывают её хорошую "выновливость".

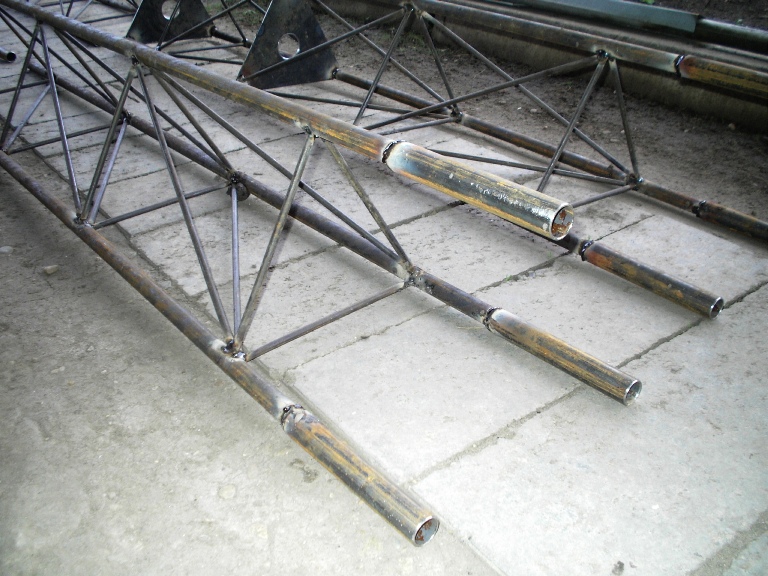

    Секции изготовлены из стальной трубы диаметром 28 мм. Поперечины и диагонали - стальной пруток диаметром 10 мм. Длинна секции 2,1 метра. Соединение секций между собой с помощью муфт длинной 200 мм приваренных к нижней части секции. Секция треугольного сечения, расстояние между центрами вертикальных труб 300 мм.


    Секция предназначенная для установки редуктора поворота антенны имеет две стальные пластины толщиной 4 мм для монтажа подшипника и самого редуктора.


    Расчетная вертикальная нагрузка при высоте мачты 20 метров - 70кг.



    Категория: Мои статьи | Добавил: rv6bc2 (15.04.2011)
    Просмотров: 8444 | Комментарии: 3 | Рейтинг: 0.0/0
    Всего комментариев: 2
    2
    На одну секцию уходит 6 м трубы Dу20, 6 м прутка Д10, 0.6 м трубы Dy25 и 4 электрода УОНИ d3. Вес секции около 20кг. Стоимость материалов на сегодняшний день около 760 руб.

    1
    Отлично! Сколько потребуется прутка на секцию? Каков вес секции?
